a-BBO Cristal alpha-borate de baryum

α-BBO (α-BaB 2 O 4) est un cristal uniaxial négatif qui a une grande biréfringence sur une large gamme transparente de 190 nm à 3500 nm. α-BBO est un excellent cristal, en particulier dans les applications UV et haute puissance.

Les propriétés physiques, chimiques, thermiques et optiques du cristal alpha-BBO sont similaires à celles du bêta-BBO. Cependant, il n'y a pas d'effet non linéaire du second ordre dans le cristal alpha-BBO en raison de la centrosymétrie dans sa structure cristalline et il n'a donc aucune utilité pour les processus optiques non linéaires du second ordre. Au lieu de cela, l'alpha-BBO est largement utilisé pour la fabrication de polariseurs, de déplaceurs de faisceaux polarisants, de retardateurs de phase, de plaques biréfringentes et de compensateurs de retard, en particulier ceux pour les lasers UV et haute puissance.

  • Origine du produit:

    China
  • Port d\'expédition:

    Fuzhou, China
  • Délai de mise en œuvre:

    3-4weeks
Partager à : f t y b l ins
  • Détail du produit

Descriptifs :

a-BBO Cristal alpha-borate de baryum (α-BaB 2 O 4) est un cristal uniaxial négatif qui a une grande biréfringence sur une large plage transparente de 190 nm à 3500 nm. L'α-BBO est largement utilisé pour la fabrication de polariseurs, de déplaceurs de faisceaux polarisants, de retardateurs de phase, de plaques biréfringentes et de compensateurs de retard, en particulier ceux pour les lasers UV et haute puissance.



Applications principales :

1) Déplaceurs de faisceau haute puissance pour isolateurs.

2) Polariseur haute puissance

3) Compensateurs de temporisation

Avantages :

4) Haute transmission UV

5) Grande biréfringence

6) Seuil de dégâts élevé

Propriétés de base du cristal YVO4 :

Plage de transparence

190-3500nm

Susceptibilité hygroscopique

Bas

Densité

3.85g/ cm3

Dureté de Mohs

4.5

Coefficients de dilatation thermique / ℃)

9,3 × 10-6 C

9,5 × 10-6 A

Seuil de dégâts

1GW

Indices de réfraction

non=1.6776 ne=1.5534 à 532nm

non=1.6579 ne=1.5379 à 1064nm

Équation de Sellmeier λ en μm

n o 2 =2,7471+0,01878/(λ 2 -0,01822)-0,01354λ 2

n e 2 =2,37153+0,01224/(λ 2 -0,01667)-0,01516λ 2


HGO propose des spécifications a-BBO :

Tolérance d'angle de coupe

θ≤±0,25°, φ≤±0,25°

Dimension

Tolérance

±0.1mm

Platitude

λ/10 à 632,8 nm

Distorsion du front d'onde

λ/4@ 632.8nm

Qualité de surface

10/5 selon MIL-O-13830B

Parallélisme

10

Perpendicularité

10

Biseau/chanfrein

<0,1 mm à 45 degrés.

Puces

<0,1 mm

Ouverture claire

>95 %

enrobage

Revêtement AR/HR (IAD, EB, IBS) sur demande du client

Seuil de dégâts

750MW/CM2 à 1064nm, TEM00, 10ns, 10Hz

Période de garantie de qualité

Un an en cas d'utilisation appropriée


Pourquoi choisir HGO ?

HG OPTRONIQUE., INC. a la capacité de fournir de l'α-BBO (α-BaB 2 O 4) de haute qualité en quantité de production de masse. Comparé à YVO4, le cristal a-BBO est plus adapté au déplaceur de faisceau haute puissance pour les isolateurs et de plus en plus de fabricants d'isolateurs recherchent a-BBO en remplacement des déplacements de faisceau YVO4, en particulier dans les systèmes à haute puissance. Au cours des dernières années, HGO a achevé une ligne de production de masse pour les répartiteurs de faisceaux a-BBO haute puissance et possède une vaste expérience et une forte capacité à fournir de tels cristaux en grande quantité et dans des délais de livraison courts.

Laisser un message
Si vous êtes intéressé par nos produits et souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.
Produits connexes

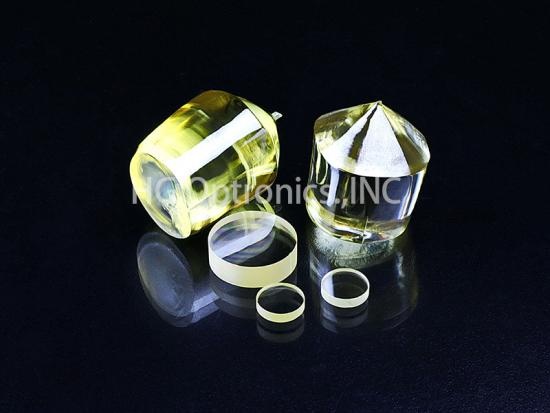

Pure YVO4 Yttrium Orthovanadate crystals
