/KDP & DKDP Phosphate monopotassique cristallin et Phosphate de dideutérium de potassium

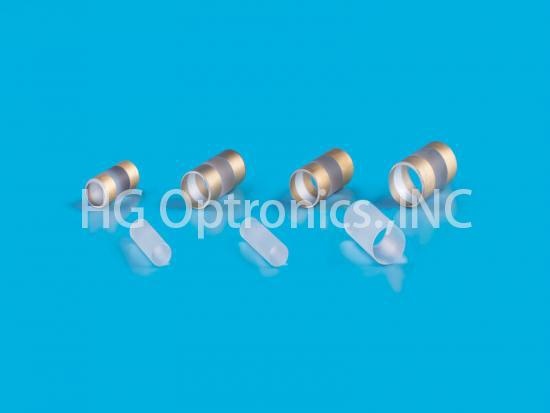

KDP & DKDP Phosphate monopotassique cristallin et Phosphate de dideutérium de potassium

Le KDP Potassium Dihydrogen Phosphate et le KD*P ou DKDP Potassium Dideuterium Phosphate sont parmi les matériaux NLO commerciaux les plus largement utilisés, caractérisés par une bonne transmission UV, un seuil de dommage élevé et une biréfringence élevée, bien que leurs coefficients NLO soient relativement faibles. Ils sont généralement utilisés pour doubler, tripler et quadrupler un laser Nd:YAG à température ambiante. De plus, ce sont également d'excellents cristaux électro-optiques à coefficients électro-optiques élevés, largement utilisés comme modulateurs électro-optiques, tels que les commutateurs Q, les cellules de Pockels, etc.

  • Origine du produit:

    China
  • Port d\'expédition:

    Fuzhou, China
  • Délai de mise en œuvre:

    3-4weeks
Partager à : f t y b l ins
  • Détail du produit

Descriptifs :

KDP Potassium Dihydrogen Phosphate et KD*P ou DKDP Potassium Dideuterium Phosphate sont l'un des plus anciens matériaux non linéaires utilisés. DKDP et KDP sont connus comme des analogues, bien que leurs propriétés diffèrent en raison de la deutération DKDP. Ils présentent tous deux une excellente transmission ultraviolette et un seuil de dommage élevé. La non-linéarité de ces cristaux étant relativement faible, ces cristaux peuvent croître en grande taille. Ils ont trouvé leur application en tant que doubleurs, tripleurs et quadrupleurs de fréquence non linéaires de lasers dopés au Nd et en tant que dispositifs Q-switch pour les lasers dopés Ti:Saphir, Alexandrite et Nd. Le principal inconvénient est que ces cristaux sont très hygroscopiques, il faut donc garantir un logement étanche et des conditions de fonctionnement sèches.


Applications principales :

1) Conversion de fréquence laser - génération d'harmoniques pour une énergie d'impulsion élevée ;

2) Modulation électro-optique ;

3) Cristal de commutation Q pour les cellules de Pockels ;


Avantages :

1) Bonne transmission UV ;

2) Haute biréfringence

3) Seuil de dommage optique élevé ;

4) Coefficients non linéaires élevés ;

5) Non hygroscopique, chimiquement et mécaniquement stable

6) Large plage de température de travail

7) Faible capacité


Propriétés de base

PDK

DKDP / KD*P

Formule chimique

KH 2 PO 4

KD 2 PO 4

Plage de transparence

200-1500nm

200-1600nm

Coefficients non linéaires

j 36 =0.44pm/V

j 36 =0h40/V

Indice de réfraction ( @1064nm )

n o =1.4938 n e =1.4599

n o =1,4948 n e =1,4554

Coefficients électro-optiques

r41=20h00/V

r63=22h30/V

r41=20h00/V

r63=25h/V

Tension demi-onde longitudinale

= 7.65KV (λ=546nm)

= 2.98KV ( λ=546nm)

Absorption

0,07/cm

0,006/cm

Seuil de dommage optique

5 GW/cm 2

3 GW/cm 2

Taux d'extinction

30dB

Équations de Sellmeier de KDP

(λ en μm)

n o 2 =2,259276+0,01008956/(λ 2 -0,012942625)+13,00522λ 2 / 2 -400) n

e 2 = 2,132668+0,008637494/(λ 2 -0,012281043)+3,2279 / 924λ 2

Équations de Sellmeier de KD*P ( λ en μ m)

n o 2 = 1,9575544 + 0,2901391λ 2 / (λ 2 -0.0281399) -0,02824391λ 2 + 0,004977826λ 4 n

e2 = 1,5005779 + 0,6276034λ 2 / (λ 2 -0,0131558) -0.01054063 .



HGO propose des spécifications KDP ou DKDP :

Tolérance d'angle de coupe

△θ≤±0.25°,△φ≤±0.25°

Tolérance de dimension

Dimensions+0/-0,1 mm L ±0,1 mm

Platitude

λ/10 à 632,8 nm

Distorsion du front d'onde

λ/8@ 632.8nm

Qualité de surface

10/5 selon MIL-O-13830A

Parallélisme

20

Perpendicularité

10

Ouverture claire :

> 90%

Chanfreiner:

< 0,1 mm à 45 °

Taille

A la demande du client

enrobage

Revêtement AR/HR sur demande du client

Seuil de dégâts

750MW/CM2 à 1064nm, TEM00, 10ns, 10Hz

Période de garantie de qualité

Un an en cas d'utilisation appropriée

Pourquoi choisir HGO ?

HGO fournit des cristaux KDP et KD*P de haute qualité pour diverses applications. Parce que leurs surfaces polies sont plus faciles à humidifier, il est conseillé à l'utilisateur de prévoir l'état sec (<50%) et le boîtier scellé pour la conservation. À cette fin, HGO fournit également des services de polissage et de logement scellé pour les cristaux à base de KDP. Nos ingénieurs vous serviront pour sélectionner et concevoir le meilleur cristal, selon les paramètres laser que vous fournissez.

Laisser un message
Si vous êtes intéressé par nos produits et souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.
Produits connexes

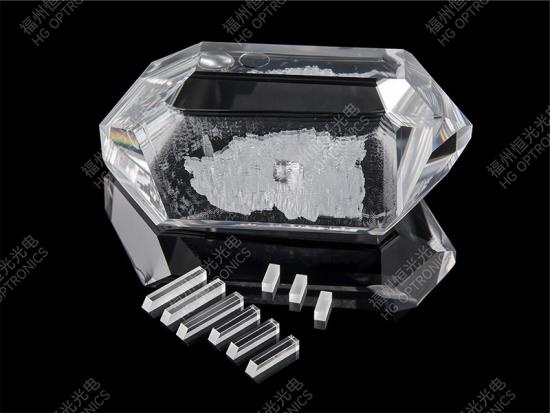

Lithium Triborate (LiB3O5 or LBO Crystal)
Cristal optique non linéaire LBO Cristal de triborate de lithium

HGO développe des cristaux non linéaires LBO en utilisant la technologie de flux. Les cristaux LBO sont un excellent cristal non linéaire. Pour le doublage de fréquence (SHG), le triplement (THG) des lasers Nd: YAG, Nd: YLF, Nd: YVO4, c'est l'un des matériaux optiques non linéaires les plus utiles dans les applications laser ultraviolettes et visibles.

Lire la suite

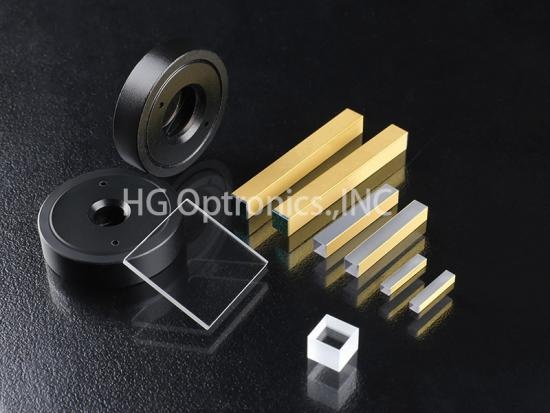

BBO Nonlinear crystal
BBO Cristal non linéaire Cristal de borate de bêta-baryum

HGO développe des cristaux non linéaires BBO en utilisant la technologie de flux. La transparence des cristaux BBO va de 188 nm à 5,2 µm, ce qui inclut une transparence raisonnable de 3 à 5,2 µm pour des cristaux de quelques dizaines de µm d'épaisseur, tandis que leur plage d'appariement de phase s'étend sur presque toute la plage de transparence. Combiné avec d'autres propriétés magnifiques de BBO, il est favorable à de nombreuses applications paramétriques non linéaires. Il convient de mentionner que les cristaux BBO ont la non-linéarité la plus élevée dans la gamme UV parmi tous les cristaux non linéaires courants.

Lire la suite

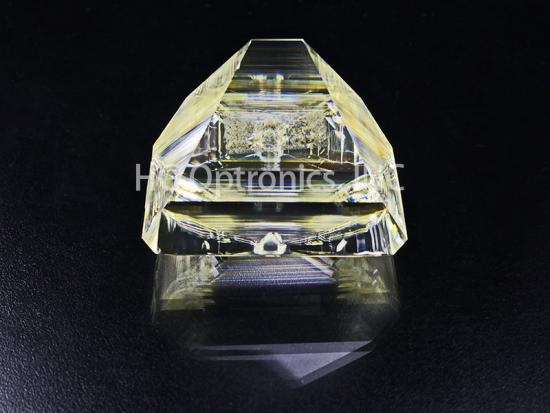

KTP  crystal
